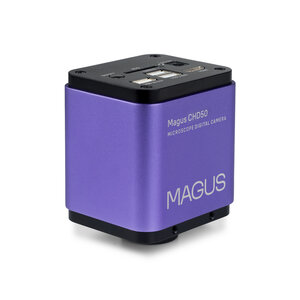

MAGUS CHD50 is een digitale autofocus HDMI-camera die drie video-interfaces ondersteunt. De camera heeft een 8MP sensor en produceert realistische beelden in 4K resolutie (3840x2160px) waarbij automatisch wordt geschakeld tussen 4K en Full HD afhankelijk van de resolutie van de monitor.

De camera maakt gebruik van een HDMI-interface om rechtstreeks op een tv, monitor of projector aan te sluiten. In deze modus werkt de camera autonoom zonder PC. De HDMI-interface zorgt voor een hoge en stabiele overdrachtsnelheid van de camera naar het externe scherm. Je kunt de camera aansluiten op een PC via WLAN of USB2.0. Video wordt opgenomen met 30 fps.

De camera combineert hoge FPS en HDMI met hoge bandbreedte, zodat video's levendig zijn, zonder bevriezingen of gaten tussen frames. Bij maximale resolutie is het beeld goed gedetailleerd, bewegende objecten zijn zichtbaar zonder bugs en objectbewegingen worden weergegeven zonder vertragingen.

Sensor
De camera is uitgerust met een SONY Exmor/Starvis backlit kleuren CMOS-sensor. Deze technologie verhoogt de lichtgevoeligheid en verbetert de prestaties van de camera bij weinig licht.

De 1/1,8" sensor met 2,0x2,0µm pixelgrootte biedt een lichtgevoeligheid van 505mV met 1/30s. Om het maximale gezichtsveld zonder vervorming te krijgen, raden we aan een adapter te gebruiken met een vergroting van 0,5x tot 0,75x.

Automatisch scherpstellen
In de HDMI-modus wordt de scherpstelling automatisch aangepast. De automatische scherpstelling maakt het gemakkelijker om heldere beelden vast te leggen en helpt je om storingen tijdens je presentaties te voorkomen.

Software functies
Bij aansluiting via een HDMI-interface gebruikt de camera ingebouwde software om beelden weer te geven op een extern scherm, foto's te maken, video op te nemen, beelden te bewerken en lineaire en hoekafmetingen van monsters en hun structuren te meten.

Voordat metingen worden uitgevoerd, moet de software voor elk objectief worden gekalibreerd met een kalibratieplaat. USB2.0 en WLAN interfaces worden gebruikt om een camera aan te sluiten op een PC. Er is software die geïnstalleerd kan worden vanaf de meegeleverde CD.

Ondersteuning voor extra apparaten
Sluit een muis aan op de USB-poort om de ingebouwde software te gebruiken. De muisbesturing elimineert trillingen die optreden wanneer de gebruiker interactie heeft met de camera. In plaats van een muis kun je een Wi-Fi-adapter op de USB-poort aansluiten. Deze wordt gebruikt voor het aansluiten en overbrengen van gegevens naar een PC.

Foto's en video's worden opgeslagen op de SD-kaart of flashstick. De MAGUS productlijn bevat LCD-monitoren die zijn ontworpen om direct op HDMI-camera's te worden gemonteerd. Het gelijktijdige gebruik van een camera en monitor creëert een compact en krachtig beeldvormingssysteem voor elke MAGUS microscoop.

Installatie
De camera wordt op de microscoop gemonteerd in de trinoculaire tubus/camerapoort met behulp van de C-mount adapter (meegeleverd). Als u de camera in een oculairbuis wilt monteren in plaats van een oculair, hebt u een speciale C-mount adapter en adapterringen (niet meegeleverd) nodig die passen bij de diameter van de buis.

Kenmerken
- De camera werkt autonoom zonder verbinding met een PC en software-installatie via de HDMI-interface.
- Kan worden aangesloten op een PC via WLAN en USB2.0 interface.
- De autofocus in HDMI-modus maakt het gemakkelijker om de beeldscherpte aan te passen
- Automatisch schakelen tussen 4K en Full HD afhankelijk van de monitorresolutie
- 30 fps met elke video-uitvoerinterface - voor het observeren van bewegende objecten
- Het opnemen van video en het verplaatsen van het monster zonder schokken of vertragingen
- SONY Exmor/Starvis color CMOS sensor met achtergrondverlichting
- Software met foto-, video-opname, bewerking, externe weergavefuncties, lineaire en hoekmetingen

Levering
- Digital camera
- HDMI cable (2m)
- USB3.0 cable (1.5m)
- USB mouse
- 32GB SD memory card
- USB Wi-Fi adapter (2pcs.)
- AC power adapter 12V/1A (Euro)
- USB-stick met stuurprogramma's
- User manual and warranty card

Specificatie
Artikelnummer	83195
Type	MAGUS CHD50 digitale camera
Maximale resolutie	3840 x 2160
Megapixels	8
Sensor	SONY Exmor/Starvis CMOS
Kleur/monochroom	Kleur
Pixel grootte	2,0x2,0
Afmeting sensor	1/1,8" (7,68x4,32 mm)
Interface:	HDMI 1.4, WLAN, USB2.0
Geheugenkaart	SD tot 32 GB
Optie om extra apparatuur te monteren	Muis (USB), flashstick (USB), Wi-Fi-module (USB)
Lichtgevoeligheid	505mV met 1/30s
Signaal/ruis-verhouding	0,1mV bij 1/30s
Belichtingstijd, ms	0.04ms–1000ms
Video recording	Ja
Frame rate, frames per second@resolution	30@3840x2160 (USB), 30@3840x2160 (HDMI), 30@3840x2160 (WLAN)
Installatieplaats	Trinoculaire buis, oculairbuis ipv oculair
Beeld formaat	.jpg, .tif
Video formaat	.h264/.h265, *.mp4
Spectrum bereik	380–650 (ingebouwd infraroodfilter)
Belichtingsmethode	ERS (Elektronische sluiter)
Systeemvereisten	Windows 8/10/11 (32bit en 64bit), Mac OS X, Linux, tot 2,8GHz Intel Core 2 of hoger, minimaal 4GB RAM, USB2.0-poort, RJ45, CD-ROM, 19" of groter beeldscherm
Software	HDMI: ingebouwd; USB: MAGUS-weergave
Montagetype	C-Mount
Behuizing	CNC-aluminiumlegering
Stroomvoorziening	Gelijkstroomadapter 12V, 1A
Bedrijfstemperatuurbereik, °C	-10...+50
Bedrijfsvochtigheidsbereik, %	30 — 80
