MAGUS CS3 Kalibratieschuif (0,01/0,05/0,1)

Kalibratieglaasje voor microscopen.

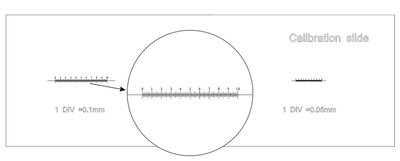

Het glaasje heeft drie horizontale micrometerschalen van 100 verdelingen. De schaalverdeling is respectievelijk 0,01 mm, 0,05 mm en 0,1 mm. Het kalibratieglaasje (stage micrometer) wordt gebruikt om de vergroting, het lineaire gezichtsveld van de microscoop en de verdelingswaarde van de oculairschalen en reticles te bepalen.

Met een digitale camera wordt het glaasje gebruikt om de beeldanalysesoftware voor elk objectief te kalibreren. Kalibreren van de beeldanalysesoftware De kalibratie wordt uitgevoerd voor elk objectief dat in observaties wordt gebruikt.
De kalibratieslide wordt gebruikt om de kalibratiefactor voor de beeldanalysesoftware te bepalen.

Kalibratieprocedure:

- Bevestig het kalibratieglaasje op het microscoop-oppervlak.
- Selecteer het gewenste objectief en stel de maximale cameraresolutie in.
- Maak een contrasterend beeld van de schaal op het beeldscherm en leg het vast.
- Selecteer de modus “Kalibratie” in de beeldanalysesoftware.
- Klik met de muis om de maximale zichtbare afstand tussen het eerste en het laatste schaaldeel te definiëren.
- Voer de resulterende schaalgrootte in reële eenheden in de beeldanalysesoftware in.
- Voer de kalibratienaam in door de huidige objectiefvergroting op te geven.
- Controleer het resultaat: Meet in de “Meet” modus een paar verdelingen van de kalibratieschuifschalen in echte eenheden.

De beeldanalysesoftware slaat de kalibratiefactor op onder de geselecteerde naam. Daarna converteert het de resultaten automatisch naar de geselecteerde meeteenheden.

Kalibratie van de oculairschaal
De kalibratie van de oculairschaal wordt uitgevoerd voor elk objectief dat bij observaties wordt gebruikt. Het preparaat moet op het podium worden geplaatst en de microscoop moet op de schaal worden gericht. Het oculair moet in de oculairbuis worden gedraaid totdat de schalen van een preparaat en een oculair parallel aan elkaar zijn uitgelijnd.

Als u objectieven met een lage vergroting gebruikt, moet u berekenen hoeveel divisies van de oculairschaal in de diaschaal passen. Als u objectieven met een gemiddelde en hoge vergroting gebruikt, moet u berekenen hoeveel divisies van de dia in de schaal van het oculair passen.

De MAGUS CS3-kalibratieschuif biedt drie micrometerschalen met verschillende verdelingswaarden. Kalibratie is handiger wanneer de schuifschaal de gehele oculairschaal beslaat. Op het objectief met lage vergroting wordt een schaal met een verdeling van 0,1 mm of 0,05 mm gebruikt. Een schaal met een verdeling van 0,01 mm wordt gebruikt op de objectieven met een vergroting van meer dan 20x.

De berekening voor elk objectief wordt uitgevoerd volgens de formule:
Е=ТL/A, waarbij
E – oculairverdelingswaarde
Т – tafelverdelingswaarde zoals aangegeven op de tafelmicrometer
L – aantal tafelmicrometerverdelingen
А – aantal oculairschaalverdelingen.

De resulterende waarden van de oculairschaalverdeling voor elk objectief worden vastgelegd. Bij het meten van een object moet u eerst het aantal oculairschaalverdelingen tellen dat het object beslaat.

Het resultaat wordt vermenigvuldigd met de schaalwaarde die eerder is berekend voor het geselecteerde objectief. De resulterende waarde is de ware lineaire waarde van het object.
